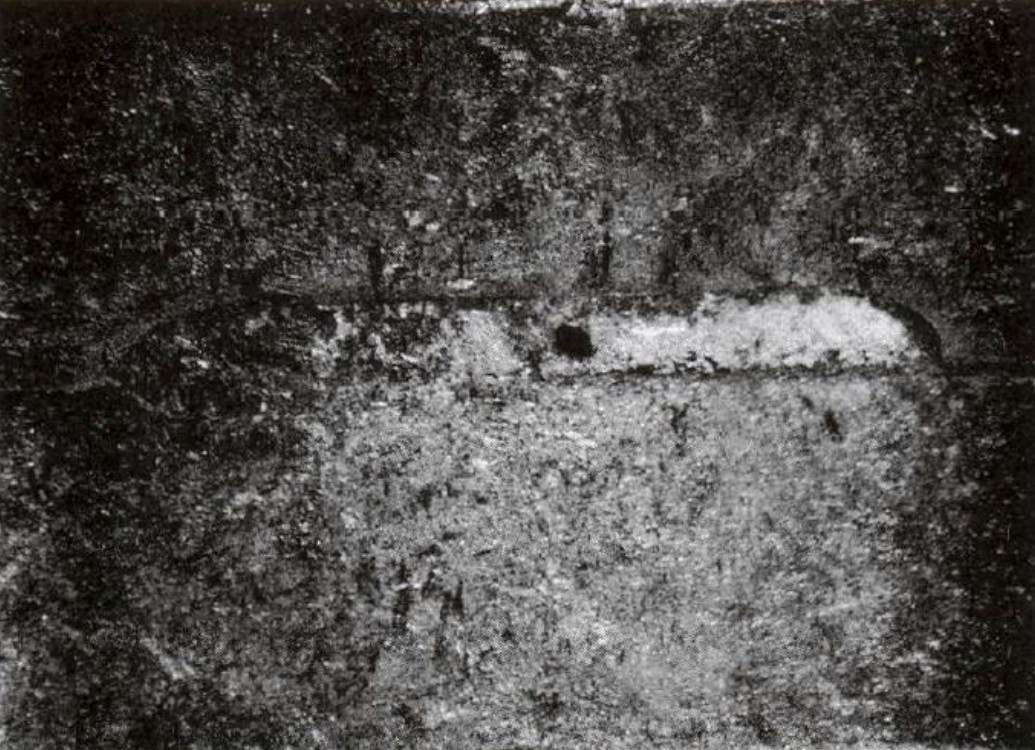

缺陷：內澆口孔洞－內澆口處的孔洞
|
壓鑄內澆口孔洞產生原因及解決方案 缺陷：內澆口孔洞－內澆口處的孔洞 產生原因：縮孔或者氣孔。 改善措施： 1．縮孔改善措施： * 在內澆口附近松散的枝晶結構形成氣體通道；通過強冷卻該區域可以改善這種狀況（可以對薄的內澆口進行過度冷卻） * 采用又長又平的內澆口坡道以降低內澆口附近鋼模具的溫度 * 使內澆口變薄變寬以增加散熱（不要超過正確的內澆口速度） * 如果另一半模具溫度較低，可以把內澆口移到另一半模具上 * 盡可能的減少充型時間－減少金屬液傳導給內澆口的熱量 2．氣孔 * 氣孔會產生鼓泡，但其數量沒有縮孔那么多 * 采用氣孔改善措施來減少該問題
內澆口孔洞 東莞市美雅化工有限公司20多年專注高端脫模劑研發和生產、輔料供應，助您買到環保好用的脫模劑產品。 全國脫模劑咨詢熱線：0769-22623512 更多脫模劑資訊請瀏覽官網：http://m.jiatz.cn 櫻井脫模劑（一個集復合材料、壓鑄、聚氨酯、金屬、橡膠、EVA、PU等行業領域于一體的綜合性專業采購脫模劑平臺） |
Powered by Discuz! X3.5 Licensed© 2000-2023 m.jiatz.cn( 粵ICP備20007749號-1 )
請發表評論
